Построение эффективной системы физической защиты на объектах возобновляемой энергетики осложняется сочетанием территориальной раздробленности и жестких природных факторов. Сильно пересеченная местность с постоянными перепадами высот перекрывает прямую видимость для традиционных средств обнаружения, а открытые продуваемые пространства делают протяженные сетчатые ограждения уязвимыми для грозовых разрядов и сильных ветровых нагрузок. Кроме того, траншейная прокладка километров питающих силовых линий вдоль заборов на сложных каменистых грунтах требует колоссальных капитальных вложений, которые экономически нецелесообразны при строительстве распределенных энергообъектов.

Ниже представлен детальный разбор реализованного проекта по оснащению крупного комплекса солнечных электростанций с суммарной протяженностью периметра около 8 километров. Энергообъект разделен на пять обособленных генерирующих площадок с длиной внешнего ограждения от 700 до 2100 метров каждая. Для обеспечения непрерывного круглосуточного контроля границ на всех участках была развернута распределенная волоконно-оптическая система виброакустического мониторинга с разбивкой периметра на независимые программно-конфигурируемые зоны и автоматическим взаимодействием с поворотными камерами видеонаблюдения.

Исходная ситуация: холмистый рельеф, отсутствие прямой видимости и риски на удаленных площадках

При проектировании комплекса безопасности перед инженерной группой стояла задача обеспечить раннее обнаружение попыток проникновения на пяти территориально разнесенных полях солнечной генерации. Главным техническим препятствием при выборе оборудования выступила сложная топография местности: генерирующие площадки располагались в выраженной холмистой зоне с многочисленными изгибами рельефа, оврагами и перепадами высот вдоль трассы сетчатого ограждения.

В таких географических условиях традиционные периметральные средства обнаружения оказались технически неприменимы или экономически невыгодны. Радиолучевые и активные инфракрасные извещатели, а также охранные радиолокационные станции требуют прямой геометрической видимости между передающим и приемным блоками. На холмистом периметре общей протяженностью 8 километров использование прямолинейных барьеров привело бы к образованию десятков неконтролируемых слепых зон в низинах и на изломах рельефа. Попытка компенсировать неровности ландшафта за счет дробления рубежа потребовала бы установки сотен промежуточных стоек и прокладки многокилометровых кабельных трасс электропитания в каменистом грунте.

Серьезным эксплуатационным ограничением выступала и сложная электромагнитная обстановка на самом энергообъекте. Поля солнечной станции насыщены мощными силовыми инверторами, повышающими трансформаторными подстанциями и высоковольтными кабельными линиями, которые генерируют интенсивные радиочастотные и электромагнитные помехи. В сочетании с высокой грозовой активностью на открытых возвышенностях это создавало критический риск для любых систем сигнализации на базе медного кабеля: электромагнитные импульсы от грозовых разрядов неизбежно выводили бы из строя полевую электронику и вызывали постоянные ложные срабатывания.

В результате перед проектировщиками был сформирован жесткий перечень технических требований к будущей системе безопасности. Рубеж охраны должен был точно повторять сложный профиль рельефа и конфигурацию сетчатого забора без образования слепых зон, обходиться без подведения полевого электропитания на периметр и обладать полной невосприимчивостью к электромагнитным полям и грозовым помехам. Одновременно требовалось обеспечить точную локализацию места вторжения в пределах заданных зон, гибкую индивидуальную настройку чувствительности участков для отсечения ветровых помех и прямую интеграцию с поворотными видеокамерами при минимальных затратах на дальнейшее обслуживание.

Инженерная реализация: кварцевый оптический контур, защита ворот и работа при экстремальных температурах

На этапе выбора технического решения инженеры провели сравнительное тестирование систем на базе пластикового и кварцевого оптического волокна. Практическая проверка показала, что пластиковые световоды уступают по дальности работы и стабильности характеристик на протяженных рубежах. В итоге выбор был сделан в пользу волоконно-оптической системы виброакустического мониторинга на основе кварцевого кабеля, который обеспечил высокую чувствительность к микровибрациям и стабильную передачу оптического сигнала на всем протяжении каждого из пяти участков.

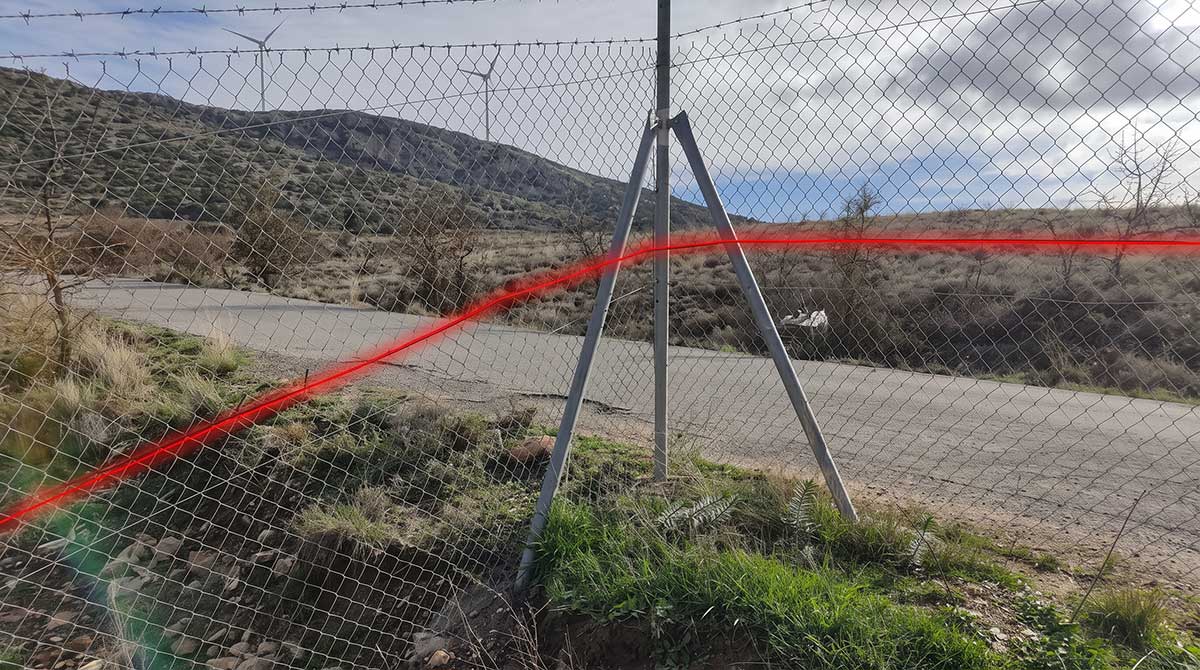

Для каждого из пяти полей предусмотрели установку отдельного опросного контроллера, позволяющего разделить периметр площадки на четыре или восемь независимых настраиваемых зон охраны. Чувствительный оптический кабель закрепили непосредственно на сетчатом ограждении примерно посередине высоты полотна с помощью атмосферостойких кабельных стяжек. Такое расположение превратило всю металлическую сетку забора в сплошную мембрану: любая попытка перелезть через ограждение, приподнять сетку или перекусить проволоку вызывает упругие механические колебания, которые мгновенно передаются в оптическое волокно.

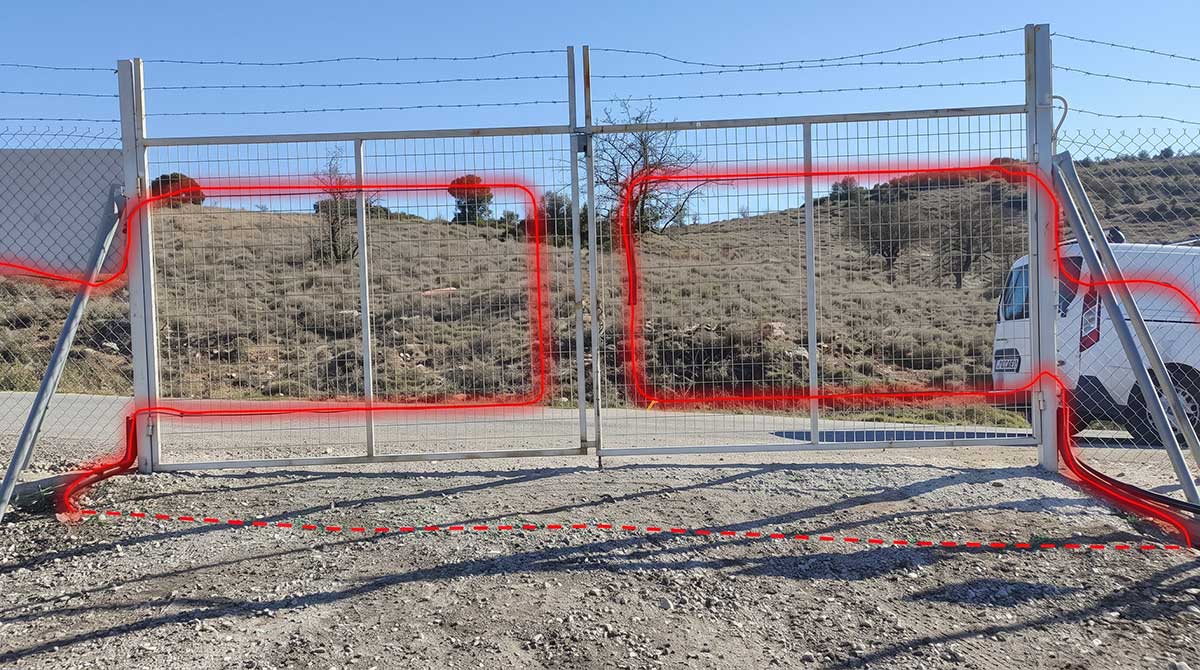

Отдельной инженерной задачей стала защита въездных распашных ворот. Заказчику требовалось контролировать ворота наравне со стационарными секциями забора, но без малейших помех для регулярного проезда обслуживающего транспорта. Чтобы решить эту задачу, кабель-датчик уложили петлями непосредственно по металлическим рамам обеих створок ворот, а переход кабельной линии между опорными столбами под проезжей частью выполнили скрыто — в подземной защитной трубе. Благодаря такой схеме распашные створки свободно открываются и закрываются, кабель надежно защищен от наезда тяжелой техники, а в закрытом положении ворота образуют с забором непрерывный чувствительный контур.

Формирование границ зон контроля и сращивание строительных длин кабеля на периметре выполнили с помощью пассивных оптических разветвителей, размещенных в компактных герметичных муфтах. Эти влагозащищенные корпуса монтируются прямо на столбах ограждения или скрытно укладываются в грунт. Поскольку внутри муфт находятся исключительно пассивные оптические элементы, они не требуют подведения электропитания, не содержат окисляющихся контактов и рассчитаны на бесперебойную службу в течение более 30 лет.

Серьезным испытанием для аппаратной части стало отсутствие на удаленных площадках капитальных зданий диспетчерских с кондиционированием воздуха. Все станционное оборудование пришлось размещать в небольших металлических шкафах наружной установки без систем искусственного охлаждения. Применение промышленных оптических контроллеров, рассчитанных на штатную эксплуатацию при температуре окружающего воздуха до +70ºC, гарантировало надежную работу комплекса в пик летней жары под открытым солнцем. Кроме того, в условиях жесткого дефицита места внутри шкафов наружного исполнения инженеры применили рациональное решение: оптические волокна системы охраны периметра и волоконно-оптические линии камер видеонаблюдения свели и разварили в общих монтажных кассетах единого оптического кросса.

Программное зонирование, фильтрация помех и почти мгновенная видеоверификация

На протяженных открытых периметрах со сложным рельефом разные участки ограждения испытывают неодинаковую внешнюю нагрузку. Секции забора на открытых гребнях холмов постоянно подвержены сильным ветровым порывам, тогда как участки в низинах граничат с кустарником, деревьями или грунтовыми дорогами. Если установить одинаковый порог срабатывания для всего восьмикилометрового рубежа, система будет либо постоянно выдавать ложные тревоги на продуваемых склонах, либо пропускать нарушителей в тихих низинах.

Чтобы исключить влияние природных факторов, периметр каждого из пяти полей программно и аппаратно разделили на независимые зоны охраны, строго согласованные с рельефом местности и геометрией площадки. Для каждой выделенной зоны инженеры выполнили индивидуальную настройку чувствительности и алгоритмов обработки сигнала под конкретные внешние условия участка: парусность пролетов, плотность грунта и розу ветров. Такая точечная калибровка позволила добиться оптимального баланса между максимальной чувствительностью к действиям нарушителя и надежным отсечением фоновых погодных помех.

Высокая скорость обработки оптического сигнала обеспечила почти мгновенную реакцию рубежа на реальные угрозы. При любой попытке несанкционированного проникновения — перелазе через сетчатое полотно, перекусывании проволоки инструментом, отгибании нижней части сетки или взломе створок ворот — система в любой точке восьмикилометрового периметра распознает воздействие и формирует сигнал тревоги буквально за пару секунд.

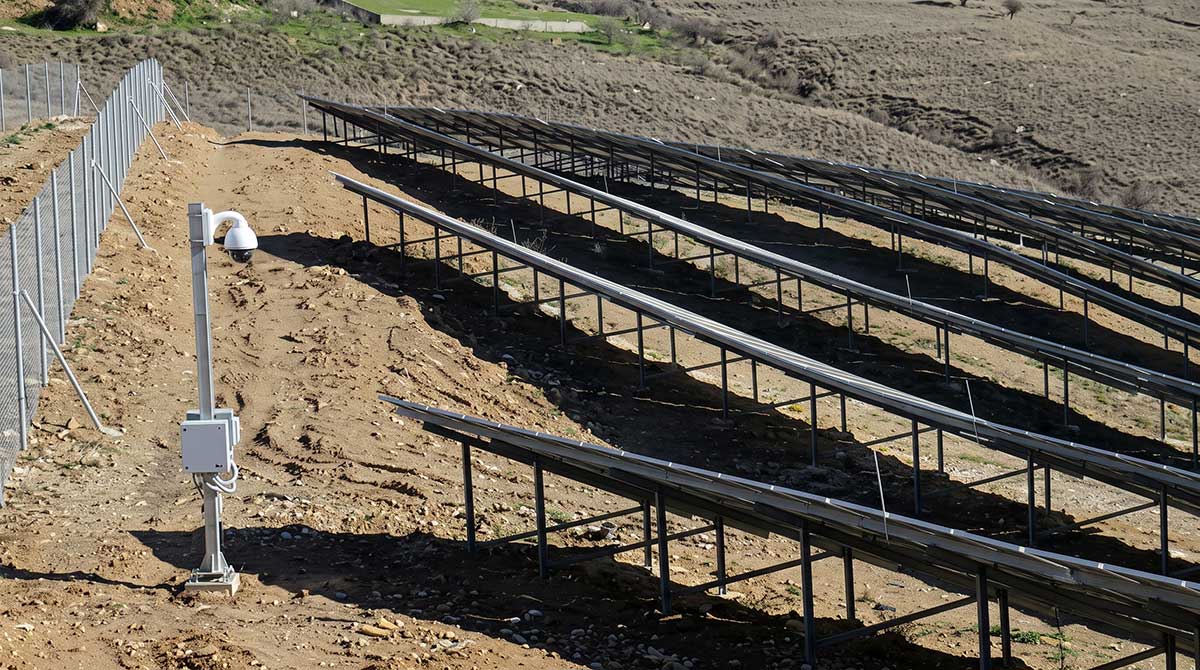

Для быстрой визуальной оценки обстановки волоконно-оптическую систему охраны периметра объединили в единый комплекс с сетевыми видеорегистраторами и приборами охранной сигнализации, установленными в зонах подстанций каждого поля. Каждую зону охраны на ограждении программно привязали к заранее настроенным секторам обзора скоростных поворотных камер видеонаблюдения, смонтированных на высоких мачтах внутри территории. В момент фиксации попытки проникновения автоматика без участия оператора подает команду на поворотную камеру, которая сразу же разворачивается в предустановленную позицию нарушенной зоны и выводит изображение крупным планом на мониторы центрального поста управления. Дежурный диспетчер за считанные секунды видит реальную картину происходящего на удаленном поле и может немедленно направить группу быстрого реагирования точно к месту прорыва.

Экономика владения и эксплуатационная надежность со сроком службы более 30 лет

Внедрение волоконно-оптического виброакустического мониторинга на распределенном комплексе солнечной генерации позволило заказчику решить задачу физической защиты с минимальными капитальными и текущими эксплуатационными затратами. Отказ от траншейной прокладки силовых кабелей питания и строительства промежуточных распределительных шкафов вдоль восьми километров пересеченной местности радикально сократил сроки и стоимость строительно-монтажных работ.

На дистанции многолетней эксплуатации ключевыми экономическими и техническими преимуществами решения стали:

• Минимальные затраты на обслуживание линейной части: на всем протяжении сетчатого ограждения и въездных ворот находятся только пассивный диэлектрический кабель и герметичные муфты. В них нет подвижных деталей, электронных плат или элементов питания, они не подвержены коррозии, имеют расчетный срок службы более 30 лет и практически не требуют регламентного обслуживания.
• Полная невосприимчивость к грозовым разрядам и электромагнитным помехам: кварцевое волокно не проводит электрический ток, благодаря чему система работает без сбоев вблизи мощных солнечных инверторов и повышающих трансформаторов, а удары молний на открытых возвышенностях не выжигают аппаратуру.
• Централизованная охрана удаленных площадок без содержания постов на местах: объединение пяти разнесенных полей в единый диспетчерский контур с автоматическим наведением камер позволило отказаться от круглосуточного дежурства многочисленного персонала непосредственно на объектах, переведя службу безопасности на адресный выезд мобильных групп по верифицированным тревогам.
